O-RINGSNOER - NBR 70 2,4

Productomschrijving:

• Rondsnoeren worden op lengte geëxtrudeerd en hebben een ronde dwarsdoorsnede (zoals een O-ring)
• Na inbouw en samenpersing in de inbouwruimte bereikt het rondsnoer zijn dichtfunctie door de vervorming van de dwarsdoorsnede
• In bedrijf versterkt de mediumdruk de dichtfunctie

Materialen:

• NBR, NB 70
• FKM, FP 75
• EPDM (peroxide gevulkaniseerd), EP 70
• VMQ, SI 60

Kleuren:

• NBR 70, zwart
• FKM 75, zwart
• EPDM 70, zwart
• VMQ 60, roodbruin

Toleranties:

• NBR, ISO 3302-1 E1
• FKM, ISO 3302-1 E1
• EPDM, ISO 3302-1 E1
• VMQ, ISO 3302-1 E2

Bedrijfsparameters:

• Temperatuur NBR: -30 °C tot +100 °C
• Temperatuur FKM: -15 °C tot +200 °C
• Temperatuur EPDM 70: -55 °C tot +150 °C
• Temperatuur VMQ 60: -55 °C tot +200 °C

Toepassingsgebieden:

• Rondsnoeren dienen meestal als basismateriaal voor rondsnoerringen en zijn in het gebruik vergelijkbaar met een O-ring

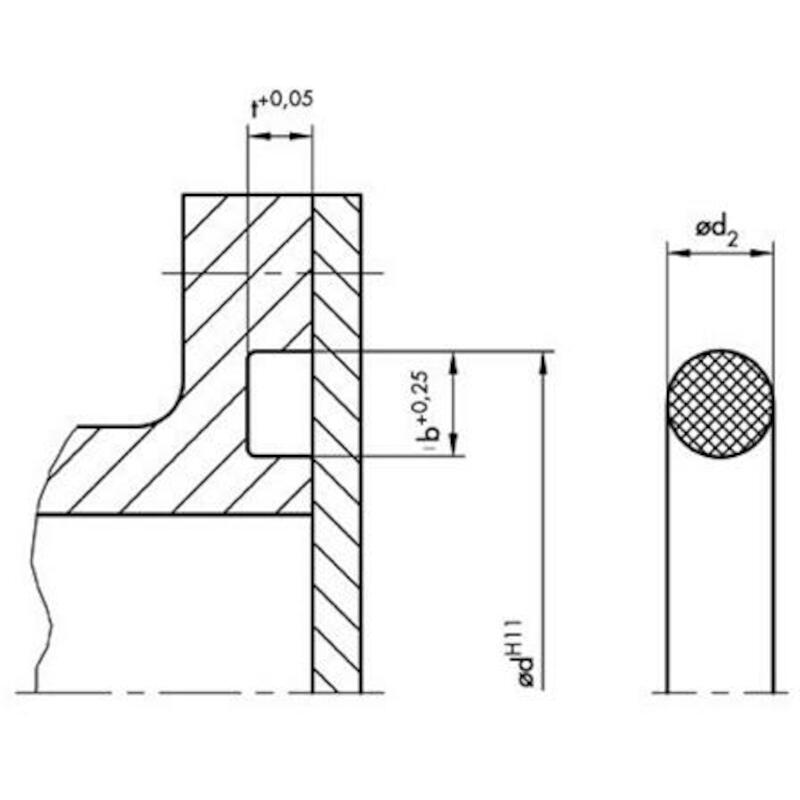

• Toepassing vindt plaats als statische dichting, bijv. voor de afdichting van grotere buisverbindingen en als dekselafdichting in de reservoirbouw
• Rondsnoeren worden vaak gebruikt voor reparaties ter plekke en worden daar 'op maat' samengesteld
• Het verbinden van de einden van de rondsnoerring kan gebeuren door cyaanacrylaat- of 2-componentenlijm, al naargelang het doel van de toepassing
• Voor gebruik in zeewater of andere hoogwaardige toepassingen is echter een verbinding door vulkanisering noodzakelijk

Standaard materiaal:

• NBR
  • NBR is het meest gebruikte materiaal voor O-ringen wegens de goede mechanische eigenschappen ervan en bestendigheid tegen smeeroliën- en vetten op basis van minerale olie
  • Deze eigenschappen worden grotendeels bepaald door het acrylnitril -gehalte (ACN tussen 18% en 50%)
  • Een laag ACN-gehalte leidt tot een goede flexibiliteit bij koudetemperatuur maar beperkte bestendigheid tegen oliën en motorbrandstoffen; bij een stijgend ACN-gehalte neemt de flexibiliteit bij koudetemperatuur af en de bestendigheid tegen olie en motorbrandstof toe
  • Het NBR-standaard materiaal van Dichtomatik voor O-ringen heeft een gemiddeld ACN-gehalte waardoor een breed toepassingsgebied afgedekt wordt
  • Dit materiaal bezit goede mechanisch technologische waarden, bv. een hoge slijtvastheid , laat weinig gas door en is goed bestand tegen smeeroliën- en vetten op basis van minerale olie, hydrauliek oliën H, H-L, H-LP, moeilijk ontvlambare vloeistoffen HFA, HFB, HFC, alifatische koolwaterstoffen, silicone oliën en vetten, water tot ca. 80°C
  • NBR is over het algemeen niet bestand tegen aromatische en gechloreerde koolwaterstoffen, motorbrandstoffen met een hoog aromatengehalte, polaire oplossingsmiddelen, remvloeistoffen op glycolbasis en de moeilijk ontvlambare vloeistoffen HFD
  • NBR is minder bestand tegen ozon, weersgesteldheid en veroudering
  • In verreweg de meeste toepassingen heeft dat echter geen nadelige uitwerking

Montage:

• Bij de montage dient elke vorm van beschadiging van de O-ring te worden vermeden, omdat zich anders lekkages kunnen voordoen
• Bovendien dient men de volgende adviezen in acht te nemen:
  • De O-ring mag niet tot aan de rekgrens worden uitgerekt
  • De kanten moeten braamvrij zijn, ronde gedeelten en schuine kanten moeten naadloos worden aangebracht
  • Stof, vuil, metalen splinters en andere deeltjes moeten worden verwijderd
  • Scherpe punten van de schroefdraad en inbouwruimten voor andere afdichtingen en geleidingselementen dienen met behulp van een montagehuls te worden bedekt
  • Montageoppervlakten en O-ringen dienen van een geschikt vet te worden voorzien
  • Het verwarmen in olie of heet water tot ca. 80°C maakt elastomeren buigzamer. De O-ring kan daardoor gemakkelijker opgerekt worden voor de montage
  • Eventueel montagegereedschap zoals montagedoornen- of hulzen dienen uit zacht materiaal (bijvoorbeeld POM) te bestaan en geen scherpe kanten te hebben
  • De O-ring mag niet over de montageoppervlaktes worden gerold. Bij het monteren in de groef mag de O-ring niet verdraaien

Productie van verlijmde RSR rondsnoerringen:

• Standaard worden de vooraf op lengte gemaakte rondsnoeren verbonden met een cyaanacrylaat-lijm (bijvoorbeeld Loctite 406)
• De toegestane temperatuugrens ligt bij ca. 80 °C
• Bij EPDM-, VMQ- en FKM-rondsnoeren dient eventueel een speciale extra primer (bijvoorbeeld Loctite 770)te worden gebruikt
• Let vooral goed op de productinformatie en veiligheidsinstructies van de producenten
• Voor het verlijmen dienenbeide einden met fijn schuurpapaier ruw te maken en met een geschikt schoonmaakmidddel (bijvoorbeeld Aceton) te ontvetten
• De beide einden dienen zonder spanning te worden verlijmd
• Aansluitend dient te worden gecontroleerd, of de gelijmde plek volledig droog is
• De verlijmde rondsnoerring mag niet over de plek worden opgerekt, waar het rondsnoer aan elkaar is gelijmd danwel is gevulkaniseerd
• De op deze manier ontstane verbinding is duidelijk minder elastisch dan het rondsnoer zelf

Montagevoorschriften:

• Bij de montage moet elke beschadiging van het rondsnoer worden voorkomen, omdat er anders lekkages kunnen optreden
• Let u bovendien op de volgende instructies:
  • De verlijmde rondsnoerring mag niet over de verbinding van de einden worden opgerekt en het resterende deel van de rondsnoerring mag niet tot aan de rekgrens worden opgerekt
  • Afkantingen moeten braambrij zijn, radiussen en schuine kanten dienen naadloos te worden aangebracht
  • Stof, vuil, metalen en andere deeltjes dienen te worden verwijderd
  • Schroefdraad en inbouwruimten voor andere dicht- en geleidingselementen dienen te worden bedekt met montagehulzen
  • Montageoppervlakten en het rondsnoer zelf dienen te worden voorzien van een geschikt vet
  • Het verwarmen in olie of heet water tot ca. 80 °C maakt elastomerenelastischer
  • Eventueel kun u gebruiken maken van montagegereedschap. Dit gereedschap dient te bestaan uit zacht materiaal (bijvoorbeeld POM) en geen scherpe kanten te bevatten
  • Het rondsnoer of de rondsnoerring mogen niet over de montageoppervlakten worden gerold. Bij insnappen in de groef mag de rondsnoerring niet draaien in de groef
